Exercice 14A de moi (un mélange de l'exercice 11 et 14


But: Mesurer une distance avec l'ultrason avec un affichage sur 4 display 7 segments.




Pour télécharger le code source:
cliquer sur le bouton droit de la souris et sélectionné dépendament de votre fureteur,
exemple avec Firefox sous window c'est Enregistrer la cible sous,avec le fureteur de linux c'est Télécharger le lien

14_distance_display.py

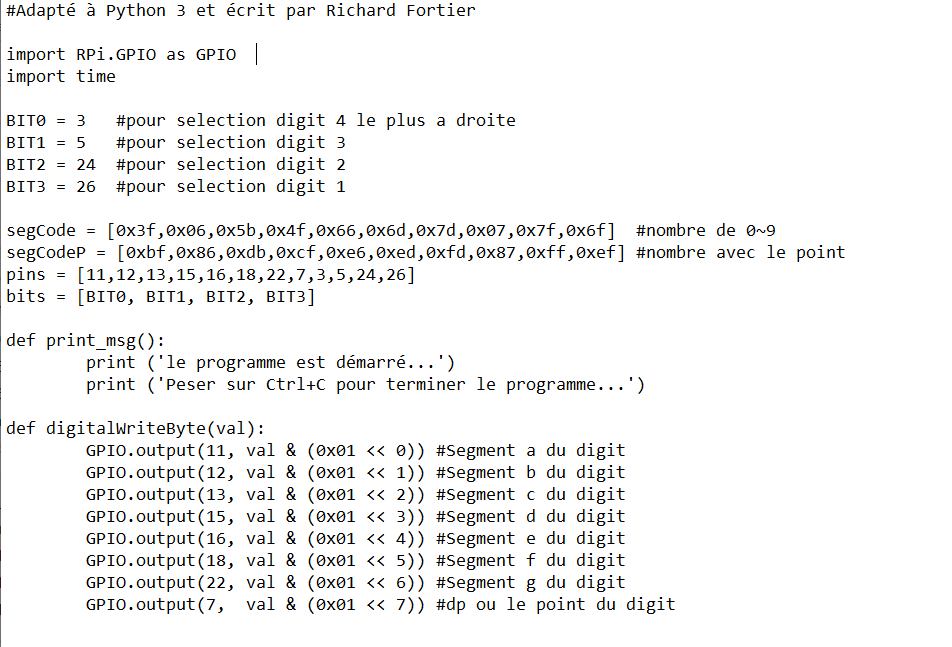

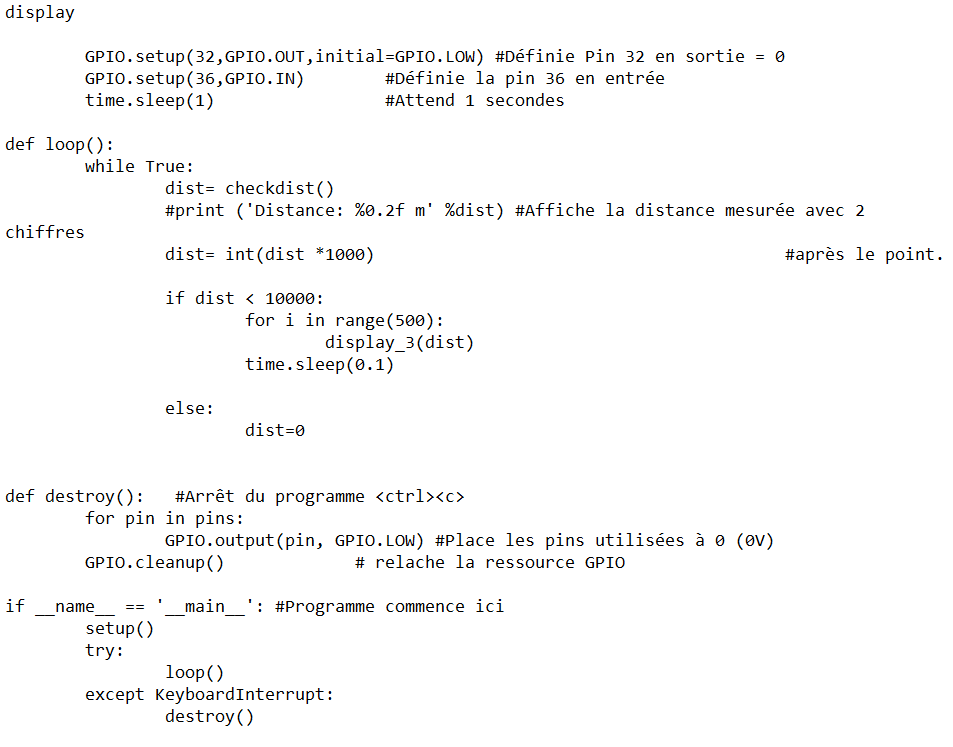

Code source en Python:






Schémas et matériels nécessaire:


1: Une Raspberry Pi.
2: Un module de detection de distance à ultrason HC-SR04.
3: 4 displays 7 segments.
4: 4 résistances de 220 ohms.
5: Un breadboard.
6: Plusieurs cavaliers.

Schémas de branchement du module HC-SR04

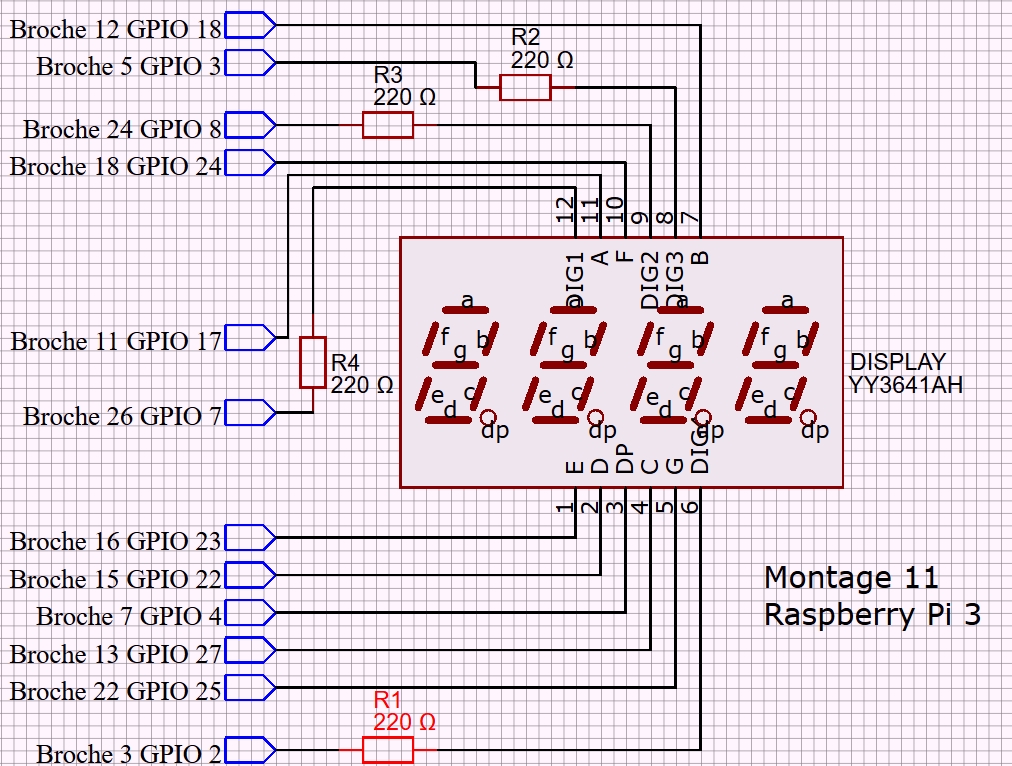

Schémas de branchement des display

Documents technique.
