Exercice 6 du livre


But: faire opérer un relais


Pour télécharger le code source:
cliquer sur le bouton droit de la souris et sélectionné dépendament de votre fureteur,
exemple avec Firefox sous window c'est Enregistrer la cible sous,avec le fureteur de linux c'est Télécharger le lien
06_relais.py


Code source en Python:

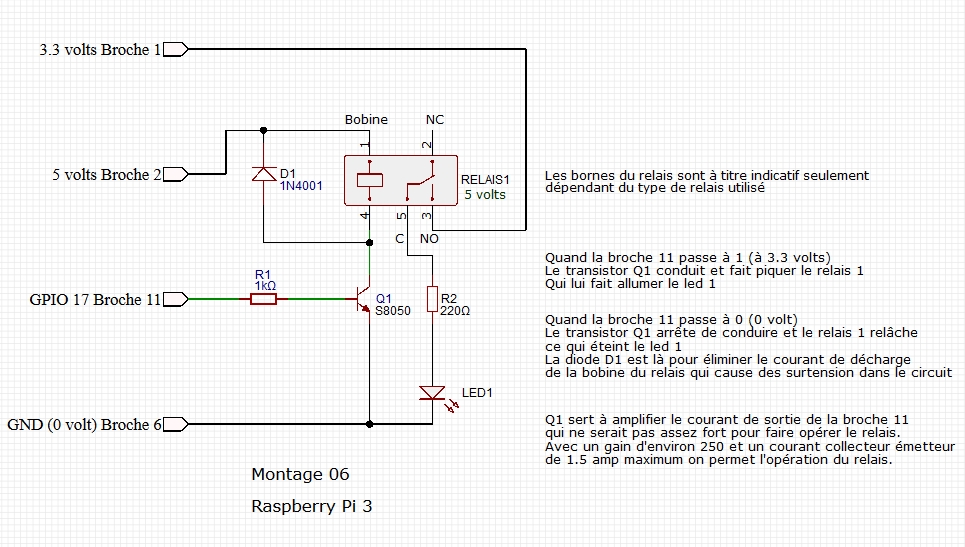

Schémas et matériels nécessaire:


1: Une Raspberry Pi.
2: Un led.
3: une résistance de 220 ohms.
4: Une diode 1N4001.
5: Un Tansistor S8050
6: Un relais.
7: Un breadboard.
8: Plusieurs cavaliers.
